　高頻開關放電裝置的主要技術數據見表6-8。

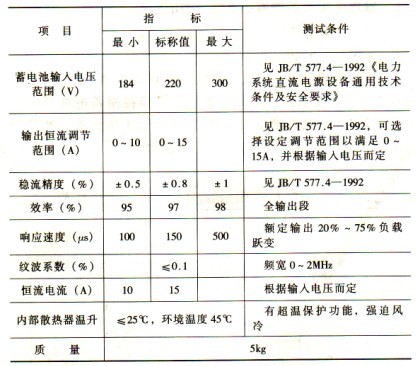

　　表6-8    放電模塊的主要技術性能數據

　　主要技術指標如下：

　　額定輸入電壓：110、220V；

　　輸入電壓范圍：90～132(110V)，170～264(220V)；

　　額定放電電流：?jiǎn)蜗酁?0、30A；三相為60、80、100、120、160、200A；

　　額定輸出電壓：?jiǎn)蜗酁?20A，三相為380V；

　　輸出電壓變化范圍：?jiǎn)蜗酁閘90～250V；三相為330～430V；

　　放電電流設定范圍：30％～l00％的額定值；

　　放電穩流精度：≤±2％；

　　放電電流紋波系數：≤±3％；

　　輸出電流總的諧波失真度(THD)：≤5％；

　　效率：≥85％；

　　噪聲：≤60dB。

　　反向單相交流輸出，包含高頻直流變換電路和單相PWM整流逆變電路。高頻直流變換電路控制蓄電池恒流放電和起到與交流電網電氣隔離作用；PWM是將蓄電池釋放的能量反饋回電網。

　　工作原理見圖6-7。

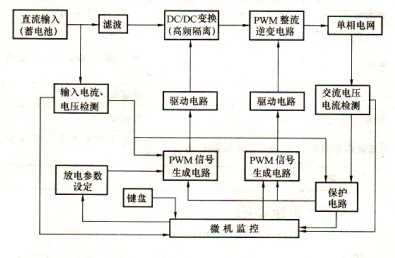

　　圖6-7單相逆變放電裝置工作原理圖

　　三相交流輸出，采用三相高頻PWM整流逆變電路，一方面控制蓄電池恒流放電，另一方面將蓄電池釋放的能量反饋回電網，并控制流入電網的電流接近正弦波。

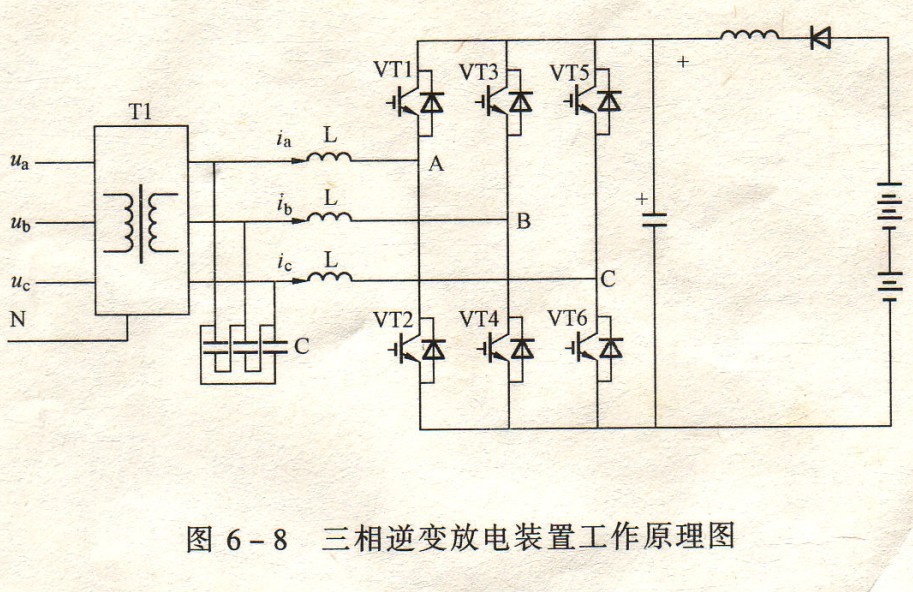

　　工作原理見圖6-8。
